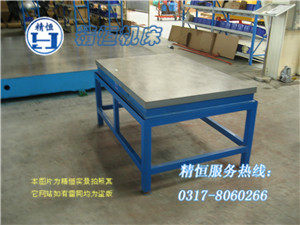

檢驗平緊密機械工件加工的_檢驗工具之一，在機床機械檢驗測量，加工工件尺寸及精度的測量檢驗工作中尤為突出。也是大學實驗室等相關機構的重要教具。
檢驗平板的規格尺寸及制造標準：200mmx200mm-2500mm-4000mm.高度根據板面面積按比例增加。嚴格按照GB/T22095-2008標準制造。
檢驗平板的質檢標準：
檢驗平板工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
檢驗平板工作面的硬度應為HB170-220。
檢驗平板相對兩個側面上，應設置有安裝手柄、吊環等吊裝設施的螺紋孔或圓柱孔。設計吊裝位置時應考慮盡量減少因吊裝而引起的變動。
檢驗平板工作表面不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應_型砂、且表面平整，涂漆牢固。各棱邊應修鈍。在精度等級低于“00”級的平板工作面上，對于直徑小于15mm的砂允許用相同的材料堵塞，其硬度應低于周?chē)牧系挠捕?。在工作面上堵塞的部位?yīng)不多于四處，其相互之間的距離應不小于80mm。
檢驗平板應經過穩定性處理和去磁。
檢驗平板應采用_細顆料的灰口鑄鐵或合金鑄鐵制造。
檢驗平板工作面應采用刮削工藝，對于“3”級平臺工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um。另可采用涂色方法對板面刮研精度進行檢驗。
檢驗平板使用前進行水平調整，已達到其檢驗結果的準確有效。使用后對臺面的清理工作應及時_。
下附檢驗平板規格及精度對應表：
規格 （長×寬）mm | 精度等級 |
| 0級 | 1級 | 2級 | 3級 |
| 平面度公差（μm） |
200×200 | 5 | 10 | 20.5 | |
200×300 | 5.5 | 11 | 22 | |
300×300 | 5.5 | 11 | 22 | |
300×400 | 6 | 12 | 24 | |
400×400 | 6.5 | 12.5 | 25 | |
400×500 | 6.5 | 13 | 26 | 66 |
500×500 | 6.8 | 14 | 28 | 68 |
400×600 | 7 | 14 | 27.5 | 70 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | 10 | 20 | 40 | 97 |
1000×1200 | 10 | 20.5 | 41 | 103 |
1000×1500 | 11 | 22 | 45 | 11 |
1000×2000 | | 26 | 52 | 130 |
1500×2000 | | 28 | 56 | 140 |
2000×2000 | | 31 | 61 | 153 |
2000×2500 | | 34 | 67 | 168 |
1500×3000 | | 35 | 70 | 174 |
2000×3000 | | 37 | 74 | 184 |
2000×4000 | | 44 | 88 | 219 |
